전기, 전자, 전력 그리고 유체역학적 비유: 개념 총정리

우리는 '전기', '전자', '전력'이라는 핵심 개념들을 살펴보고, 이들이 서로 어떻게 연결되는지 알아보겠습니다. 또한, 이 추상적인 개념들을 이해하기 위해 '물'과의 비유를 활용하여 '전압'과 '양정'의 관계를 깊이 있게 탐구 해봅시다.

---

1. 전기 (Electricity): 현상의 총체

전기는 전하의 존재와 흐름에 관련된 모든 물리 현상을 아우르는 광범위한 개념입니다. 번개, 정전기부터 우리가 사용하는 가전제품의 작동 원리까지, 전하(주로 전자)의 움직임이 만들어내는 모든 현상을 포함합니다.

• 주요 요소:
  • 전하 (Electric Charge): 전기를 띠는 근본적인 속성 (양전하/음전하).
  • 전류 (Electric Current): 전하의 흐름 (단위: 암페어, A).
  • 전압 (Voltage): 전하를 움직이게 하는 전기적 압력 또는 전위차 (단위: 볼트, V).
  • 저항 (Resistance): 전류의 흐름을 방해하는 정도 (단위: 옴, Ω).

2. 전자 (Electron): 전기의 근원 입자 & 응용 분야

전자는 음(-)의 전하를 띠는 아원자 입자로, 원자를 구성하며 자유롭게 이동하며 전기를 전달하는 역할을 합니다.

• 전자공학 (Electronics): 전자의 움직임을 정교하게 제어하여 정보를 처리하거나 변환하는 기술 분야입니다. 반도체 소자(다이오드, 트랜지스터 등)가 핵심이며, 컴퓨터, 스마트폰, 통신 장비 등 현대 전자기기의 기반이 됩니다.

3. 전력 (Electric Power): 에너지의 속도

전력은 단위 시간당 전기에너지가 하는 일의 양을 의미합니다. 얼마나 빠르게 에너지가 소비되거나 생산되는지를 나타내는 개념입니다.

• 단위: 와트(W). 1초에 1줄의 에너지를 소비/생산합니다.
• 계산: P=V×I (전압 × 전류).
• 전력 시스템 (Power System): 대규모 전기에너지를 효율적으로 생산(발전), 송전, 변전, 배전하여 최종 사용자에게 공급하는 전체 인프라를 전력 시스템이라고 합니다.

---

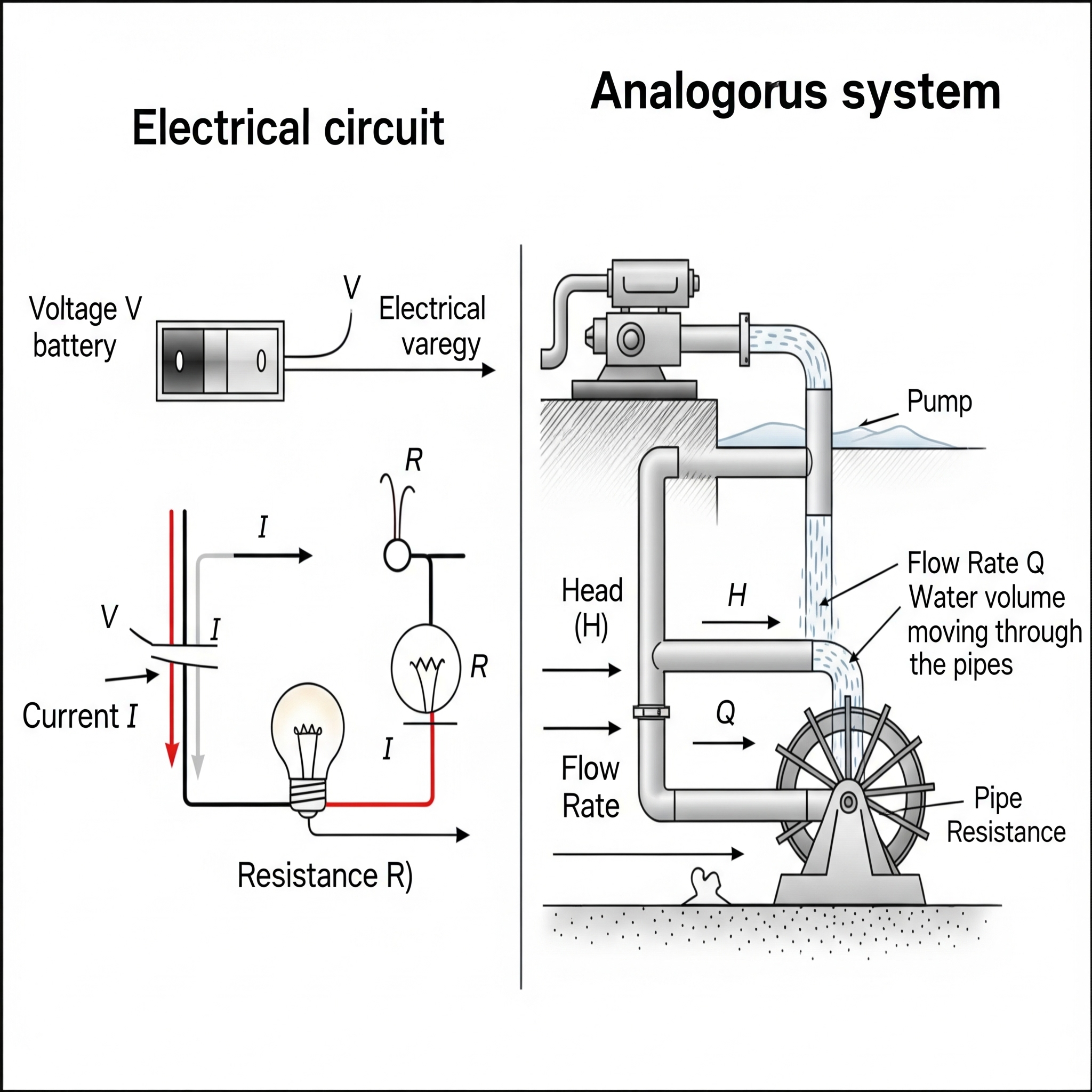

4. 물과의 비유: 추상적 개념의 직관적 이해

전기의 추상적인 개념을 이해하기 위해 물의 흐름 시스템에 비유하는 것은 매우 효과적입니다.

전기 개념	물 비유	설명
전류 (I)	물의 흐름/유량 (Q)	단위 시간당 흐르는 전하의 양 = 단위 시간당 흐르는 물의 양
전압 (V)	수압 / 양정 (Head, H)	전하를 움직이는 전기적 압력/위치 에너지 차이 = 물을 밀어주는 수압 또는 높이 차이(위치 에너지/압력 에너지)
저항 (R)	파이프의 마찰 / 좁음	전류의 흐름을 방해하는 요소 = 물의 흐름을 방해하는 배관의 특성
전원 (Power Source)	펌프 / 물탱크	전하에 에너지를 공급하여 흐름을 지속시키는 장치 = 물에 에너지를 주어 흐름을 유지시키는 장치
전력 (P)	물레방아 돌리기 / 일의 양	단위 시간당 에너지 소비/생산 = 흐르는 물이 단위 시간당 하는 일
전기 회로	수도관 시스템	전기가 흐르는 닫힌 경로 = 물이 순환하는 닫힌 배관 시스템

5. 전압과 양정의 관계 심화

가장 흥미로운 비유는 전압과 양정의 관계입니다.

• 전압 (Electric Potential Difference): 전기 회로에서 두 지점 간의 '전기적 높이' 또는 '전기적 압력' 차이를 나타내며, 이는 단위 전하가 가지는 에너지 차이입니다.
• 양정 (Head): 펌프가 유체(물)에 부여하는 '에너지의 높이 환산값'입니다. 물의 위치 에너지, 압력 에너지, 운동 에너지를 모두 포함하며 높이(m) 단위로 표현됩니다.

핵심 연결: 둘 다 흐름을 유발하는 '잠재적 능력' 또는 '추진력'을 나타내며, 이는 단위 질량(또는 전하)당 에너지의 차이를 의미합니다. 펌프의 양정이 높을수록 물을 더 높이 올리거나 더 강한 압력을 만들어낼 수 있듯이, 전압이 높을수록 전하에 더 많은 에너지를 가하여 더 강력한 전류를 흐르게 할 수 있습니다.

6. 펌프의 양정 조절과 유량-양정 관계

우리는 "같은 펌프에서 토출구를 좁히면 유량은 줄어들지만 양정(토출 압력)은 높일 수 있는가?"라는 질문을 통해 다음과 같은 결론을 도출했습니다.

• 이론적으로 가능합니다. 펌프의 성능 곡선(Q-H Curve)에 따르면, 펌프는 유량이 감소할수록 더 높은 양정(즉, 토출 압력)을 생성하는 경향이 있습니다. 토출구를 좁히는 것은 시스템의 저항을 높여 유량을 강제로 감소시키는 효과를 가져옵니다.
• 하지만 이는 바람직하지 않은 방법입니다. 펌프가 최적 효율점에서 벗어나 비효율적으로 운전하게 되며, 이는 에너지 낭비, 펌프의 과열, 진동, 캐비테이션(공동현상) 발생, 수명 단축 등 심각한 문제를 야기할 수 있습니다.

결론적으로, 전압과 양정은 에너지를 부여하여 흐름을 유발하는 '힘' 또는 '잠재적 에너지 차이'라는 점에서 매우 유사한 개념이며, 이 비유는 전기 회로를 직관적으로 이해하는 데 강력한 도구입니다. 전기, 전자, 전력의 각 개념을 명확히 이해하고, 이들을 유체역학적 비유와 연결함으로써 복잡한 공학적 원리를 더욱 쉽게 파악할 수 있습니다.
